O clima quente e úmido de algumas regiões, principalmente as litorâneas, criam condições ideais para um dos problemas mais comuns em sistemas térmicos industriais e prediais: a condensação. Quando não controlada corretamente, ela provoca corrosão, perda de eficiência energética, deterioração de equipamentos, danos estruturais e consecutivamente a elevação de custo.
Em sistemas de água gelada, ar condicionado e HVAC, a condensação é frequentemente observada na forma de “tubulações suando”, gotejamento e acúmulo de umidade. Quando não tratada adequadamente através de isolamento térmico anticondensação e barreiras de vapor, pode resultar em corrosão sob isolamento (CUI), perda de eficiência energética e danos à infraestrutura.
A Callor Engenharia atua no desenvolvimento de soluções especializadas em isolamento térmico para controle de condensação em tubulações, tanques, equipamentos e sistemas de climatização, utilizando engenharia aplicada para aumentar a vida útil dos ativos e reduzir custos operacionais.
O que é Condensação?
A condensação ocorre quando a temperatura superficial de uma tubulação ou equipamento fica abaixo do ponto de orvalho do ambiente. Consequentemente, ocorre a formação de gotículas de água sobre a superfície.
Em regiões litorâneas e úmidas, esse fenômeno é extremamente frequente em:
- Sistemas de água gelada;
- Tubulações de ar condicionado;
- Linhas frigoríficas;
- Equipamentos HVAC;
- Tanques refrigerados;
- Dutos de ventilação;
- Processos industriais com baixa temperatura superficial.
O resultado é o aparecimento constante de gotículas de água, “suor nas tubulações”, gotejamento e umidade excessiva.
Principais Problemas Causados pela Condensação
Corrosão Sob Isolamento (CUI)

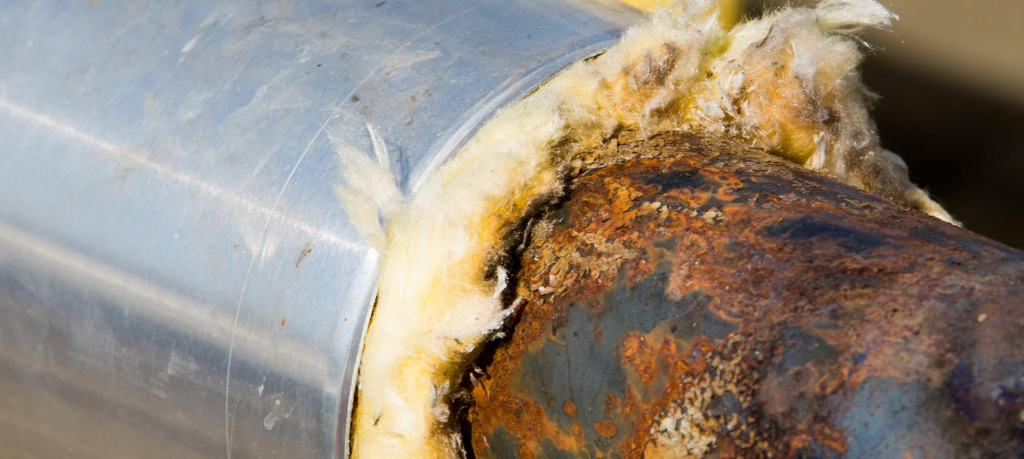

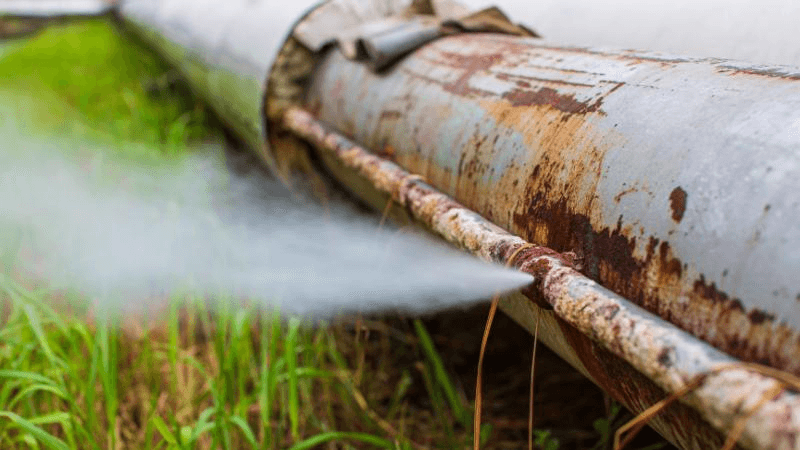

Um dos maiores desafios industriais é a chamada “Corrosion Under Insulation” (CUI), onde a umidade infiltrada no isolamento provoca corrosão silenciosa nas tubulações metálicas.
Isso pode gerar:

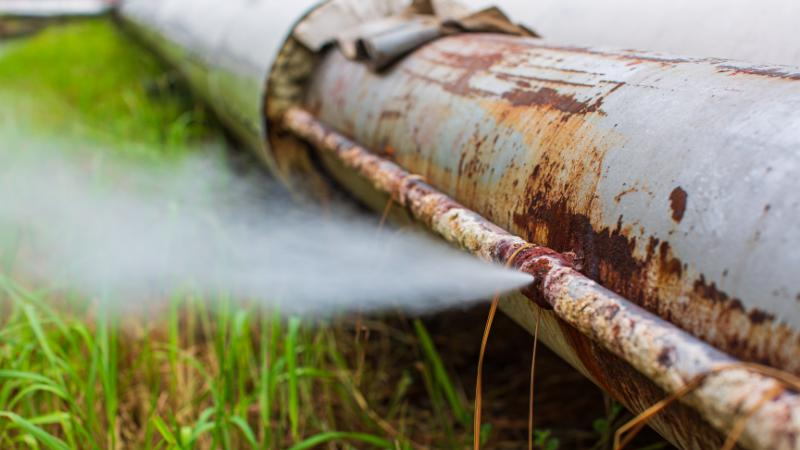

- Vazamentos;
- Perfurações em linhas;
- Paradas operacionais;
- Riscos de segurança;
- Custos elevados de manutenção.
A Importância do Ponto de Orvalho
O ponto de orvalho é a temperatura na qual a umidade presente no ar se transforma em água líquida. O correto dimensionamento do isolamento térmico deve garantir que a temperatura superficial permaneça acima do ponto de orvalho, evitando a formação de condensação.
Perda de Eficiência Energética
A umidade reduz drasticamente a eficiência do isolamento térmico. Além disso, materiais saturados perdem capacidade isolante e aumentam o consumo energético.
Materiais saturados perdem capacidade isolante, aumentando:
- Consumo de energia;
- Sobrecarga em sistemas HVAC;
- Custos operacionais;
- Oscilações térmicas do processo.
Descontrole da umidade do ar em Ambientes Internos
Em edificações comerciais e corporativas, a condensação pode causar:
- Mofo;
- Fungos;
- Manchas em forros e paredes;
- Gotejamento em áreas internas;
- Desconforto térmico;
- Degradação estética.
Como o Isolamento Térmico Evita a Condensação
O isolamento térmico atua criando uma barreira que impede que a superfície externa atinja temperaturas inferiores ao ponto de orvalho do ambiente.
Para que o sistema funcione corretamente, é fundamental considerar:
1. Espessura Correta do Isolamento
O dimensionamento e a instalação inadequada do sistema de isolamento térmico são as grandes causas de perda de energia excessiva, redução da vida util, corrosão e condensaçãode superfícies isoladas, em resumo, são as grandes causas de prejuízos.
O dimensionamento técnico deve basicamente considerar:
- Temperatura operacional;
- Umidade relativa do ar;
- Temperatura ambiente;
- Velocidade do vento;
- Tipo de processo;
- Condição climática local.
2. Barreira de Vapor
A barreira de vapor impede a penetração da umidade no isolamento quando porosos, fibrosos e não impermeáveis (Isolantes de células abertas). Sem ela, mesmo um bom isolante pode falhar rapidamente. Há os isolantes de células fechadas, mas as barreiras de vapor se mantém necessárias devido as juntas, conexões, terminações, entre outras condições.

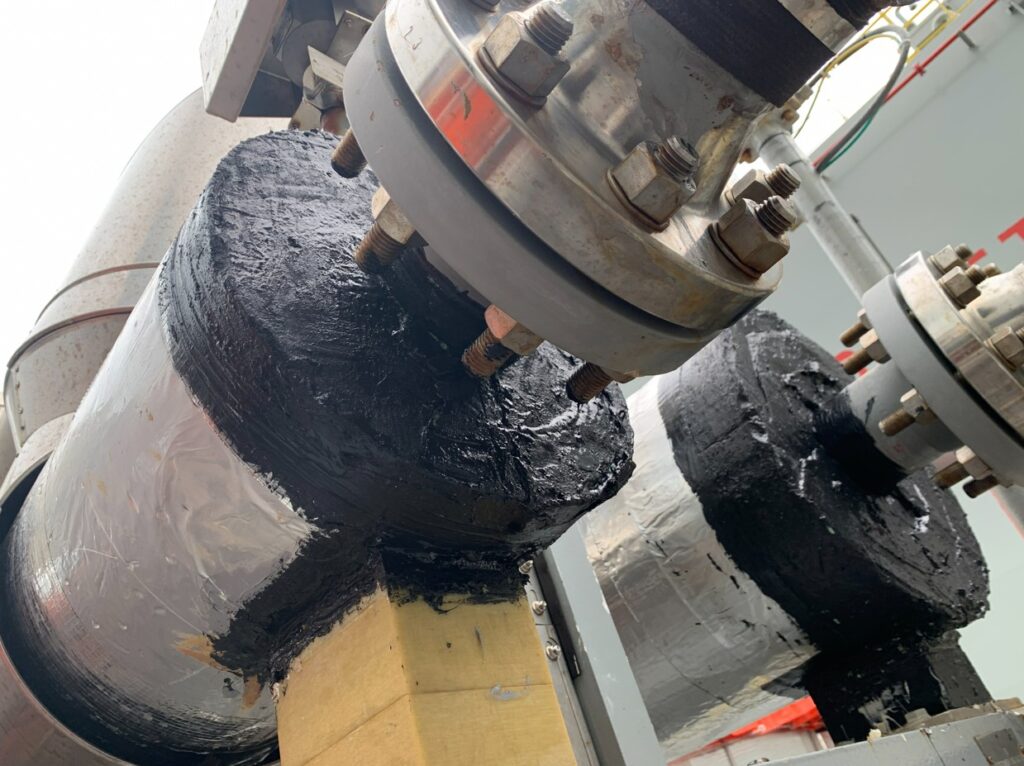

3. Vedação Técnica Profissional
Acabamentos mal executados permitem infiltração de vapor d’água e comprometem todo o sistema reduzindo a vida útil, gerando perda de energia e corrosão.
Por isso, a instalação deve seguir critérios rigorosos de engenharia e acabamento técnico.
Aplicações do Controle de Condensação
A Callor Engenharia desenvolve soluções para:
- Tubulações industriais;
- Sistemas HVAC;
- Água gelada;
- Chillers;
- Dutos de climatização;
- Equipamentos frigoríficos;
- Indústrias químicas;
- Hospitais;
- Hotéis;
- Centros comerciais;
- Data centers;

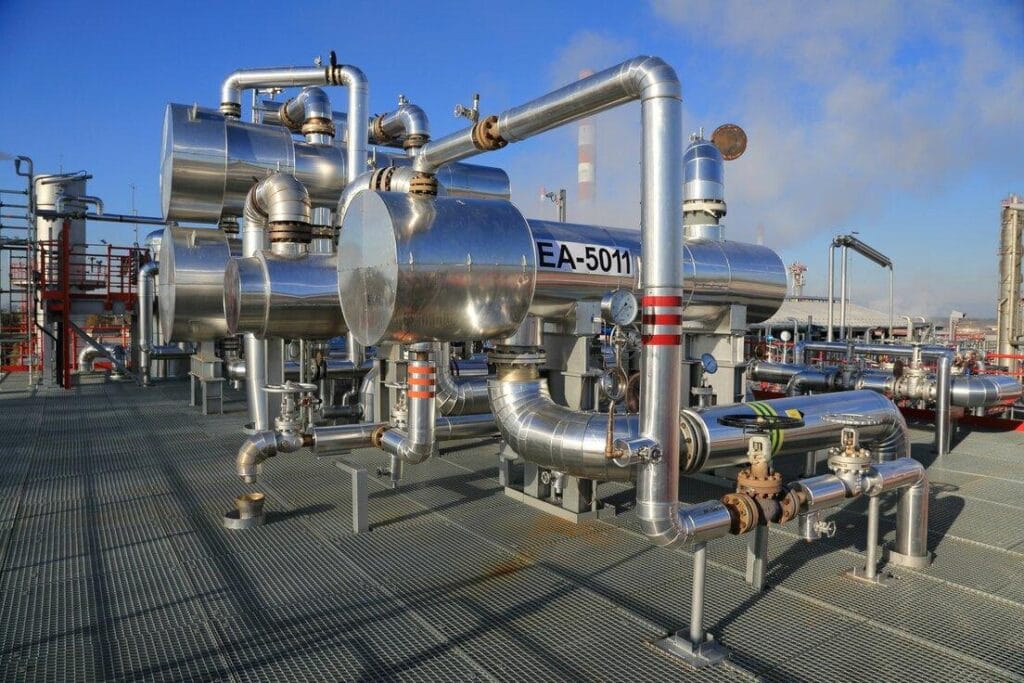

- Plataformas offshore;
- Ambientes corporativos.
Benefícios do Controle Adequado da Condensação
✅ Redução da corrosão
✅ Aumento da vida útil dos equipamentos
✅ Economia de energia
✅ Maior eficiência operacional
✅ Conforto térmico interno
✅ Redução de manutenção corretiva
✅ Melhor estética e conservação das instalações
✅ Proteção patrimonial e estrutural
Solicite uma Avaliação Técnica
Se sua empresa enfrenta problemas com condensação, corrosão, gotejamento ou perda de eficiência térmica, a equipe da Callor Engenharia pode desenvolver uma solução técnica personalizada para sua operação.
Controle de condensação é proteção, eficiência e durabilidade.
Perguntas Frequentes
O que causa condensação em tubulações?
A condensação ocorre quando a temperatura superficial da tubulação fica abaixo do ponto de orvalho do ambiente, desta forma a umidade do ar em contato com a superficie “gelada”, da tubulação isolada, condensa formando gotículas.
Como evitar tubulações suando?
Através da seleção do material isolante correto, seu dimensionamento adequado às condições de operações e ambiente. Em muitas aplicações, dependendo do tipo de material isolante, utilizar uma barreira de vapor adequada para impermeabilização do sistema e preservação do isolamento. Sempre nos consultar para melhor aplicação.

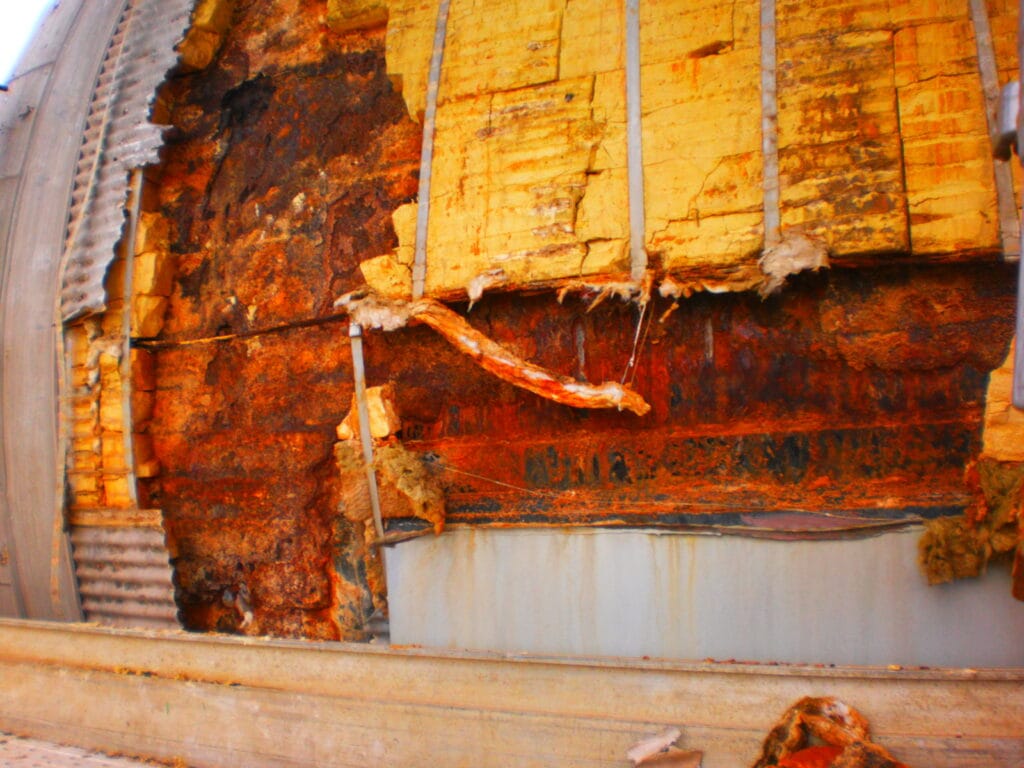

O que é Corrosão Sob Isolamento (CUI)?
É um processo de corrosão causado pela presença de umidade entre a superfície metálica e o isolamento térmico. A umidade pode ser oriunda desde vazamentos até migração de agua através de juntas ou do próprio isolamento. Há isolamento impermeáveis que evitam migração de umidade, assim como há isolamentos respiráveis que permitem que a umidade interna migre com aquecimento e a externa não migre para parte interna. Ha muitas outras formas de seleção de material e sistemas de isolamento para cada situação específicas.
Qual o melhor isolamento para água gelada?
A escolha depende de diversas variantes como a temperatura de operação, umidade relativa do ar e condições ambientais, cabe ressaltar a necessidade de conservação de energia “fria” de uma tubulação que demanda mais eficiencia ou espessura do isolamento, assim como as necessidades de controle da condensação, entre outras. Cada tipo de isolamento tem suas tecnologias e viabilidades técnicas.
Sistemas HVAC podem sofrer condensação?
Sim. Dutos, tubulações e equipamentos HVAC frequentemente necessitam de isolamento anticondensação. O clima em regiões quente e úmidas, como exemplo o Rio de Janeiro, cria condições particularmente favoráveis à condensação em sistemas HVAC, tubulações de água gelada, indústrias e edificações comerciais, assim demandando mais atenção na especificação, seleção e no dimensionamento do isolamento com a finalidade tanto em eficiencia energética, economia de energia, como redução de custos de manutenção e durabilidade das instalações e equipamentos.
Materiais Utilizados no Controle de Condensação
- Espumas elastoméricas
- Manta de Fibra Cerâmica encapsulada
- Manta Alkegel (aerogel) – para aplicações de baixa espessura e evitar CUI
- Manta Fibra Cerâmica Insulfrax WR (Water Repellent) – repelente a água
- Vidro Celular
- Espumas de Poliisocianurato (PIR) e Poliuretano (PUR)
- Barreiras de Vapor
- Selagem de terminações
- Juntas não secativas
- Adesivos butílicos
- Suportes isolados
- Fixadores e proteções mecânicas geralmente em inox 304 e 316
É imprenscindível a utilização de materiais de boa procedência, com rastreabilidade de fabricação e certificado de qualidade. Os setores de compras devem pedir orientação de suas engenharias ou consultorias para seleção de materiais e evitar prejuízos. Há muitos materiais genéricos com baixa eficiência e vida útil que chamam atenção pelo preço, mas escondem a inviabilidade da utilização.
