Como Evitar Falhas Ocultas em Tubulações, Vasos e Equipamentos Industriais
A Corrosão Sob Isolamento (CUI – Corrosion Under Insulation) é uma das principais causas de degradação silenciosa em tubulações, vasos de pressão, tanques, equipamentos de processo e estruturas industriais.
Por ocorrer sob o sistema de isolamento térmico, a corrosão frequentemente permanece invisível durante anos, sendo identificada apenas quando já existem perdas de espessura, vazamentos, paradas operacionais ou riscos à segurança.
A Callor Engenharia desenvolve soluções especializadas para mitigação da CUI através da correta seleção de materiais isolantes, barreiras de vapor, sistemas de vedação, proteção mecânica e engenharia de instalação.

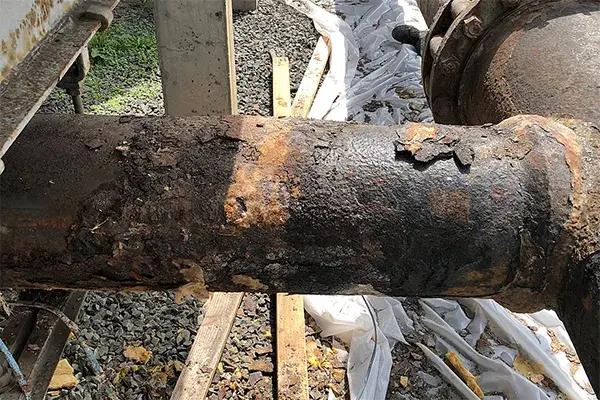

O Que é Corrosão Sob Isolamento (CUI)?
A Corrosão Sob Isolamento ocorre quando água líquida ou umidade penetra no sistema de isolamento térmico e permanece em contato com a superfície metálica por longos períodos.
Esse fenômeno afeta principalmente:
- Tubulações industriais;
- Vasos de pressão;
- Trocadores de calor;
- Tanques;
- Equipamentos de processo;
- Linhas offshore;
- Estruturas metálicas.
A combinação entre umidade, oxigênio, contaminantes e temperatura cria um ambiente extremamente favorável à corrosão do aço carbono e, em alguns casos, até mesmo de ligas inoxidáveis.

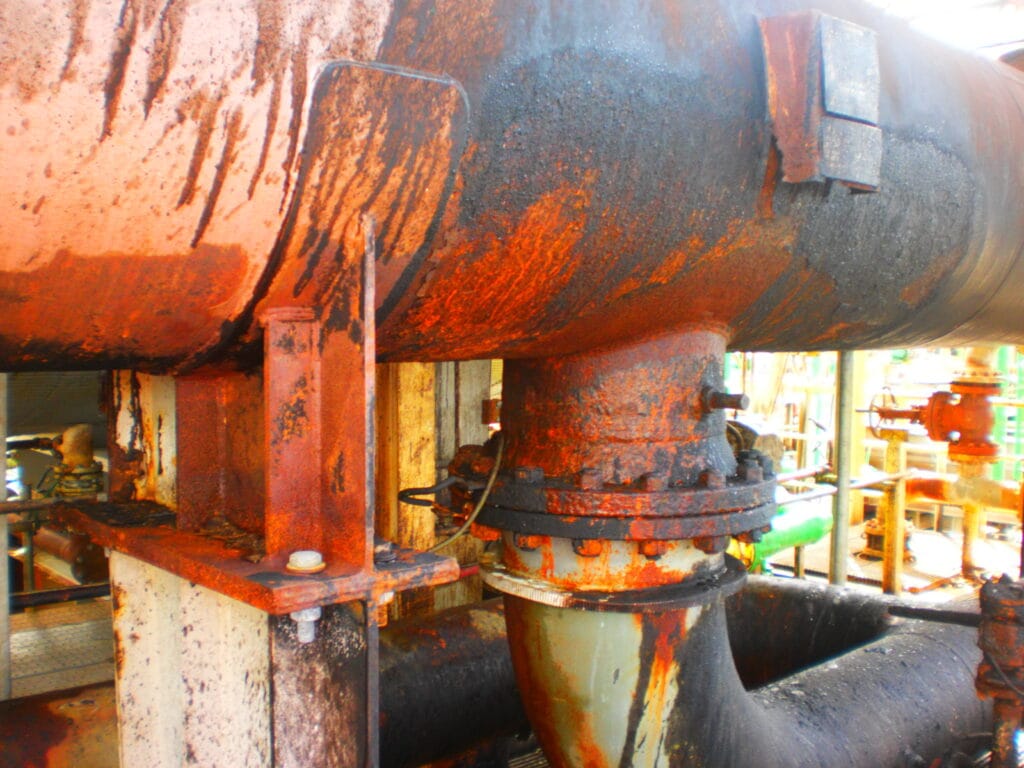

Por Que a CUI é um Problema Tão Grave?
Diferentemente da corrosão exposta, a CUI evolui de forma oculta.
Entre os principais riscos estão:
- Vazamentos de processo;
- Paradas não programadas;
- Perda de contenção;
- Riscos ambientais;
- Acidentes operacionais;
- Falhas em vasos de pressão;
- Redução da vida útil dos ativos;
- Custos elevados de manutenção corretiva.
Em muitos casos, o custo de remoção e reinstalação do isolamento supera o próprio custo do reparo metálico.

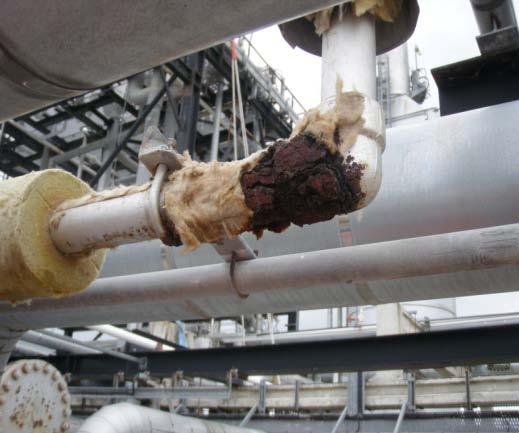

Como a Água Penetra no Sistema de Isolamento?
A água pode ingressar através de:
- Especificação inadequada de isolamento térmico
- Juntas mal vedadas;
- Acabamentos inadequados;
- Danos mecânicos;
- Perfurações do revestimento;
- Flanges e suportes;
- Ciclos térmicos;
- Condensação interna;
- Lavagem industrial;
- Chuva e intempéries.
Uma vez no interior do sistema, a água pode permanecer aprisionada por longos períodos.
Materiais de Células Abertas e Células Fechadas
A escolha do isolamento térmico é um dos fatores mais importantes na prevenção da CUI.
Isolantes de Células Abertas
São materiais que permitem maior absorção e retenção de água.
Exemplos:
- Lã mineral;
- Lã de rocha;
- Lã de vidro;
- Silicato de cálcio;
- Perlite expandida.
Quando utilizados inadequadamente ou sem proteção adequada, podem atuar como reservatórios de umidade.
Isolantes de Células Fechadas
Possuem baixa absorção de água e melhor resistência à infiltração.
Exemplos:
- Manta de Aerogel (Alkegel Ember Glacier e Fyre)
- Espumas elastoméricas;
- Foam Glass;
- PIR e PUR
Embora apresentem melhor desempenho frente à umidade, ainda exigem sistemas adequados de vedação e proteção mecânica.
Aerogel: Uma Nova Geração de Isolamento Contra CUI
As mantas de aerogel representam uma das tecnologias mais avançadas para mitigação da Corrosão Sob Isolamento. Desenvolvido inicialmente pela NASA, teve sua viabilização comercial através da impregnação do gel em manta de sílica para a formação do Aerogel. Os grãos de aerogel impregnados na manta são extremamente nano porosos ao ponto de serem translúcidos e o ar parado nestes nano poros favorecem a baixa condutividade térmica com grande eficiência permitindo utilizar baixas espessuras isolantes.
Suas principais características incluem:
- Hidrofobicidade;
- Baixa absorção de água;
- Elevado desempenho térmico;
- Menor espessura;
- Redução do peso instalado;
- Facilidade de inspeção e manutenção.

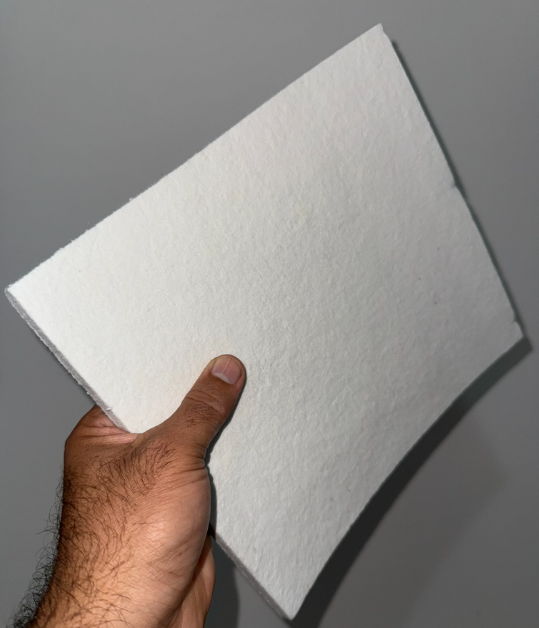

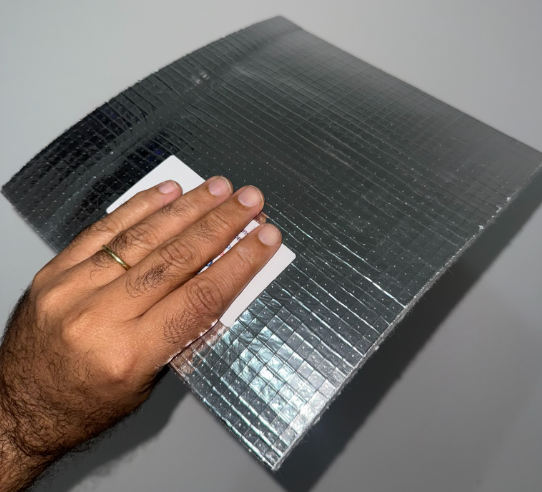

Alkegel Ember®
O Alkegel Ember® foi desenvolvido para aplicações industriais que exigem elevado desempenho térmico aliado à redução dos riscos associados à CUI.
Principais benefícios:
- Estrutura hidrofóbica;
- Baixa retenção de água;
- Excelente resistência térmica;
- Menor espessura comparada aos isolantes convencionais;
- Facilidade de instalação em geometrias complexas.
Alkegel Glacier®
O Alkegel Glacier® é especialmente indicado para aplicações criogênicas e de baixa temperatura onde a condensação e a infiltração de umidade representam desafios críticos.
Benefícios:
- Controle de condensação;
- Redução dos riscos de CUI;
- Baixa permeabilidade à água;
- Excelente desempenho em baixas temperaturas;
- Compatibilidade com sistemas de barreira de vapor.
Técnicas Modernas de Mitigação da CUI
A prevenção da CUI depende da combinação entre materiais adequados e boas práticas de instalação.
Barreira de Vapor
A barreira de vapor reduz a migração de umidade para o interior do sistema.
Vapor Stop
Aplicado em terminações, juntas e descontinuidades para limitar a entrada de umidade através da espessura do isolante e outras áreas expostas.
Juntas Não Secativas
Permitem acomodar movimentações térmicas sem perda da estanqueidade.
Selantes Butílicos
Amplamente utilizados para vedação de emendas e interfaces críticas.
Dilatação Térmica
Os sistemas devem ser projetados para absorver a expansão e contração das tubulações sem romper as barreiras de proteção.
Drenagem e Migração de Água
Em determinadas aplicações, aberturas controladas podem permitir drenagem e evitar o aprisionamento de água.
Proteção Mecânica
A proteção mecânica tem papel fundamental na preservação da integridade do sistema.
Entre as soluções utilizadas estão:
- Revestimentos não metálicos;
- Jaquetas removíveis;
- Revestimentos compósitos;
- Sistemas reforçados para ambientes agressivos.
Elementos de Fixação
Sempre que possível, recomenda-se o uso de:
- Parafusos em aço inoxidável 316;
- Abraçadeiras resistentes à corrosão;
- Sistemas de amarração compatíveis com o ambiente de serviço.
Normas e Recomendações Técnicas
Os projetos de mitigação de CUI devem observar referências reconhecidas internacionalmente.
Entre elas:
CINI
As recomendações da CINI estabelecem critérios para:
- Seleção de materiais;
- Projeto de isolamento;
- Controle de umidade;
- Acabamentos;
- Barreiras de vapor;
- Sistemas de vedação.
NORSOK
Amplamente utilizada nos setores offshore e óleo & gás, a NORSOK estabelece requisitos rigorosos para proteção contra corrosão e desempenho dos sistemas de isolamento.
Outras Referências
- ASTM;
- ISO;
- API;
- Petrobras;
- Especificações de operadoras offshore;
- Procedimentos internos de confiabilidade e manutenção.
Custos Ocultos da Corrosão Sob Isolamento
A CUI raramente gera apenas o custo da corrosão.
Frequentemente envolve:
- Remoção do isolamento existente;
- Descarte de materiais contaminados;
- Ensaios não destrutivos;
- Reparo metálico;
- Nova pintura industrial;
- Reinstalação completa do isolamento;
- Paradas operacionais;
- Perda de produção.
Em grandes instalações industriais, os custos podem atingir valores muito superiores ao investimento necessário para prevenção.
Aplicações Típicas
As soluções de mitigação de CUI são amplamente utilizadas em:
- Refinarias;
- Petroquímicas;
- Plataformas offshore;
- Terminais de armazenamento;
- Papel e celulose;
- Fertilizantes;
- Mineração;
- Alimentos e bebidas;
- Farmacêuticas;
- Geração de energia.
Perguntas Frequentes
O que é Corrosão Sob Isolamento (CUI)?
É a corrosão que ocorre sob sistemas de isolamento térmico devido à presença de água e contaminantes em contato com a superfície metálica.
Como evitar a CUI?
Através da combinação de materiais adequados, barreiras de vapor, vedação eficiente, proteção mecânica e inspeção periódica.
O aerogel ajuda a reduzir a CUI?
Sim. Materiais hidrofóbicos como as mantas de aerogel reduzem significativamente a retenção de água no sistema.
O silicato de cálcio pode favorecer a corrosão?
Quando exposto à umidade e sem proteção adequada, pode criar condições favoráveis ao desenvolvimento da corrosão em aço carbono.
Quais setores são mais afetados pela CUI?
Refinarias, petroquímicas, offshore, papel e celulose, fertilizantes, mineração e geração de energia.
Solicite uma Avaliação Técnica
A Callor Engenharia oferece soluções para prevenção e mitigação da Corrosão Sob Isolamento (CUI), incluindo especificação de materiais, fornecimento de sistemas de isolamento, engenharia de aplicação e suporte técnico especializado para ambientes industriais críticos.
Prevenir a CUI custa muito menos do que reparar seus efeitos
