AlkeGel Fyre™ – Manta Aerogel para Isolamento Térmico, Proteção Contra Jet Fire e Mitigação de CUI
Tecnologia Avançada para Ambientes Críticos de Óleo & Gás, Offshore e Petroquímica

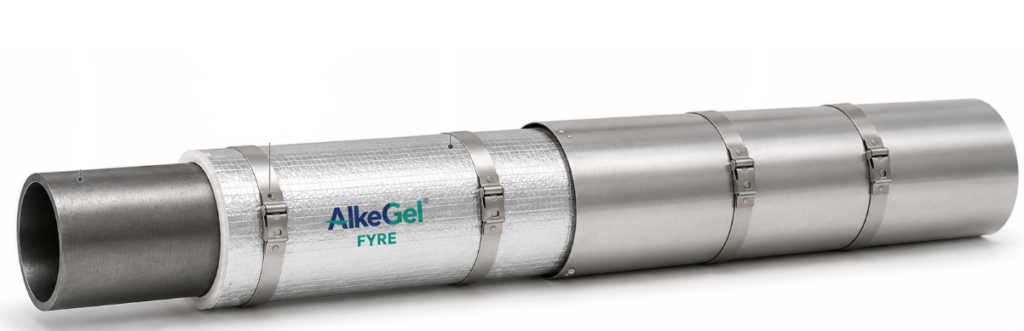

O AlkeGel Fyre™ é uma manta aerogel de última geração desenvolvida para aplicações industriais que exigem simultaneamente alto desempenho térmico, resistência à umidade, proteção contra incêndio e mitigação da Corrosão Sob Isolamento (CUI).
Fabricado com tecnologia de aerogel reforçado por fibras, o AlkeGel Fyre™ oferece desempenho térmico superior quando comparado a isolamentos convencionais, utilizando espessuras significativamente menores e reduzindo o peso total do sistema de isolamento.
Além disso, sua certificação para proteção Jet Fire torna o produto especialmente indicado para instalações offshore, refinarias, FPSOs, terminais e plantas petroquímicas onde a segurança operacional é um requisito crítico.
Conformidade com Normas Técnicas Internacionais
O AlkeGel Fyre™ foi desenvolvido para atender importantes normas internacionais aplicáveis a isolamento térmico industrial, proteção contra incêndio e integridade de ativos em ambientes críticos como Offshore.

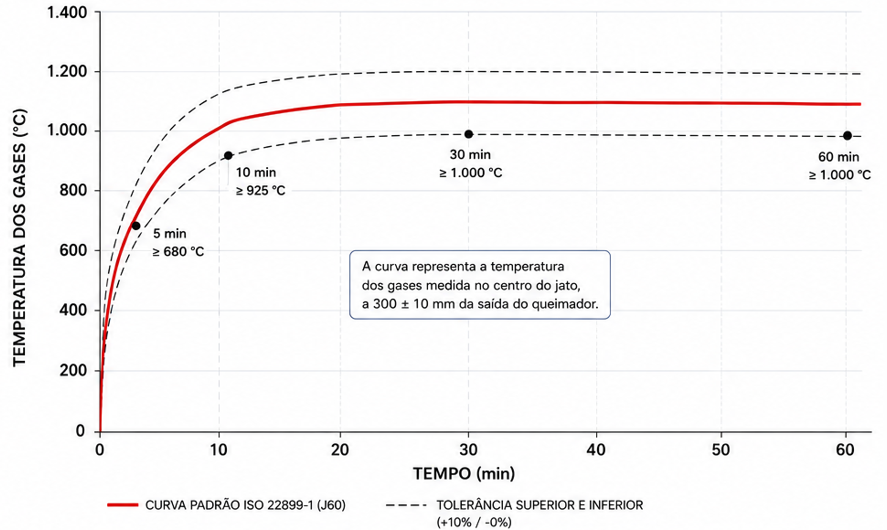

ISO 22899 J60 – Proteção Contra Jet Fire
O AlkeGel Fyre™ tem aprovação conforme teste ISO 22899 para J60, uma das normas mais exigentes para avaliação de materiais destinados à proteção passiva contra incêndios em instalações de óleo e gás.
O ensaio simula um incêndio por jato de fogo (Jet Fire), caracterizado pela liberação pressurizada de hidrocarbonetos inflamáveis, gerando chamas de alta velocidade e elevada transferência de calor.
O desempenho J60 demonstra que o sistema mantém sua integridade durante 60 minutos de exposição, contribuindo para a proteção de tubulações, vasos, estruturas e equipamentos críticos em refinarias, plataformas offshore, FPSOs e plantas petroquímicas.
ASTM E84 – Propagação Superficial de Chamas
O produto foi avaliado conforme ASTM E84 (Surface Burning Characteristics), apresentando:
- Flame Spread Index (FSI): 0
- Smoke Developed Index (SDI): 0
Esses resultados indicam excelente comportamento frente à propagação superficial de chamas e geração extremamente baixa de fumaça durante exposição ao fogo.
ASTM C1728 – Aerogel Flexível
Classificado conforme ASTM C1728 como:
- Type III
- Grade 1A
Norma internacional aplicável a materiais isolantes flexíveis à base de aerogel.
ASTM C795 e ASTM C692
Aprovado para utilização em aplicações envolvendo aços inoxidáveis, demonstrando compatibilidade com sistemas onde a corrosão sob tensão e a corrosão sob isolamento (CUI) são fatores críticos.
ASTM C1617
Aprovado nos ensaios de corrosividade para aço carbono, auxiliando na preservação da integridade dos ativos industriais.
ASTM C1763
Ensaio de absorção de água por imersão com resultado inferior a 5%, mesmo após exposição prévia a 316°C, demonstrando excelente resistência à umidade.
ASTM C1338
Sem crescimento fúngico observado durante os ensaios de resistência biológica.
Estas certificações tornam o AlkeGel Fyre™ uma solução adequada para aplicações de alta confiabilidade nos setores de petróleo e gás, offshore, petroquímica, geração de energia e processos industriais.
Mitigação da Corrosão Sob Isolamento (CUI)
A Corrosão Sob Isolamento é uma das principais causas de falhas em tubulações e equipamentos industriais.
O AlkeGel Fyre™ foi desenvolvido para minimizar os fatores que contribuem para a formação de CUI, auxiliando na preservação da integridade dos ativos e na redução dos custos de manutenção.
Eficiência e Desempenho Térmico
A eficiência isolante com sua baixa condutividade térmica a partir do aerogel, proporciona maior economia energética e menor perda de calor quando comparada a diversos materiais isolantes tradicionais.

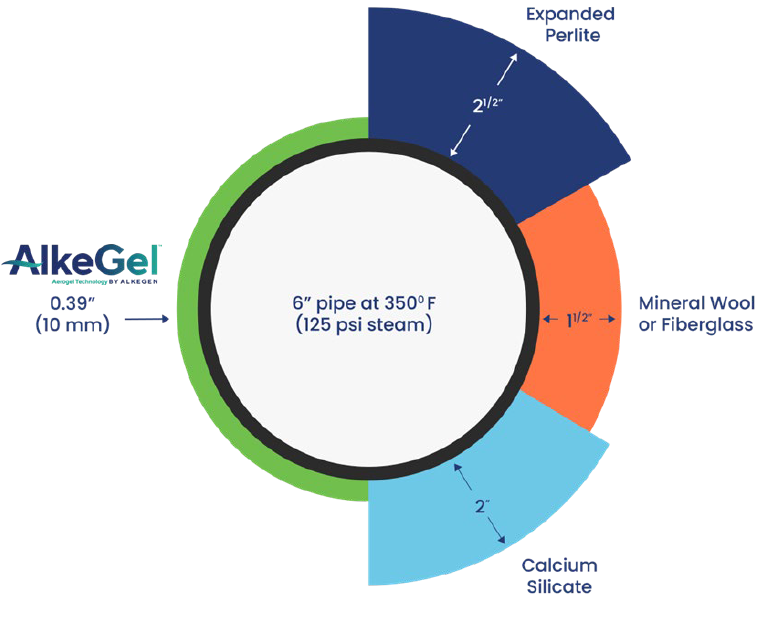

Menor Espessura de Isolamento
Permite atingir o desempenho térmico desejado utilizando menos espaço quando comparado a soluções convencionais como:
- Silicato de cálcio;
- Lã mineral;
- Fibra de vidro;
- Perlita expandida.

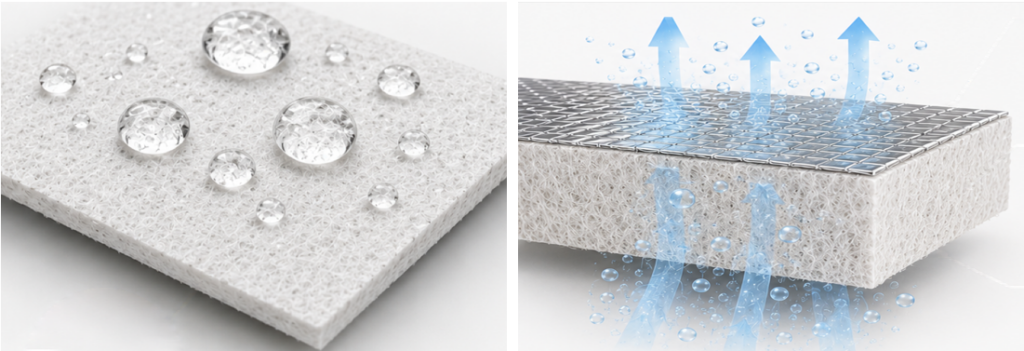

Baixa Absorção de Água e Respirável
O material é hidrofóbico e apresenta excelente resistência à absorção de umidade, contribuindo para a preservação do desempenho térmico ao longo da vida útil da instalação.
Instalação Mais Limpa (NR-15)
O AlkeGel Fyre™ produz até 80% menos poeira durante a instalação quando comparado a mantas aerogel convencionais. A “poeira” perdida com o manuseio das mantas de aerogeis é relativa a perda de eficiência isolante, além da exposição do instalador a agentes químicos em níveis que devem ser analisados a depender do ambiente, conforme regulamenta a NR-15 – “Atividades e Operações Insalubres”.
Como o AlkeGel Fyre™ Ajuda a Reduzir a CUI?
A corrosão sob isolamento normalmente está associada à presença de água, condensação e retenção de umidade dentro do sistema isolante.
O AlkeGel Fyre™ apresenta:
- Estrutura hidrofóbica;
- Baixa absorção de água;
- Uniformidade térmica superior;
- Menor formação de pontos frios e condensação.
Essas características contribuem para reduzir condições favoráveis ao desenvolvimento da corrosão sob isolamento.
Para refinarias, petroquímicas e instalações offshore, isso significa maior confiabilidade operacional e redução de custos associados a inspeções, reparos e substituição de equipamentos.
Propriedades Técnicas Típicas
| Propriedade | Dados |
|---|---|
| Composição | Aerogel Blanket ASTM C1728 Tipo III Grau 1A |
| Cor | Branca |
| Densidade | 164 kg/m³ |
| Hidrofóbico | Sim |
| Temperatura Máxima de Uso Contínuo | 650°C |
| Classificação ASTM | ASTM C1728 Type III Grade 1A |
| Retração Linear após 24h a 650°C | < 2% |
| Resistência à Compressão (10% deformação) | > 20,7 kPa (3 psi) |
| Flexibilidade | Flexível |
| Absorção de Água por Imersão | < 5% |
| Absorção de Vapor de Água | < 5% |
| Resistência à Corrosão em Aço Carbono | Aprovado |
| Compatibilidade com Aço Inoxidável | Aprovado (ASTM C795 / C692) |
| Resistência Fúngica | Sem crescimento |
| Flame Spread Index (ASTM E84) | 0 |
| Smoke Developed Index (ASTM E84) | 0 |
| Proteção Jet Fire | ISO 22899 J60 – 60 minutos |
| Coeficiente de Redução de Ruído (NRC) | 0,035 |
Condutividade Térmica
| Temperatura Média | Condutividade Térmica |
|---|---|
| 24°C | 0,021 W/m·K |
| 38°C | 0,022 W/m·K |
| 93°C | 0,023 W/m·K |
| 149°C | 0,025 W/m·K |
| 204°C | 0,029 W/m·K |
| 260°C | 0,032 W/m·K |
| 316°C | 0,036 W/m·K |
| 371°C | 0,043 W/m·K |
Disponibilidade
Espessuras
- 5 mm
- 10 mm
- 20 mm
Largura
- 1473 mm (58″)
Comprimento dos Rolos
- 5 mm: até 91,4 m (300 ft)
- 10 mm: até 43 m (141 ft)
Outras configurações podem ser fornecidas mediante consulta.
Aplicações Industriais
Refinarias
- Linhas de processo;
- Tubulações de vapor;
- Isolamento de Vasos classificados contra fogo;
- Delayed coking;
- Sistemas de aquecimento com exigência de resistência a fogo.
Petroquímicas
- Tubulações estruturais e de processo;
- Pernas de vaso esfera;
- Equipamentos críticos;
- Sistemas sujeitos à corrosão sob isolamento.
Offshore e FPSOs
- Sistemas Estruturais de aço;
- Risers em módulos de processo;
- Estruturas sujeitas à névoa salina;
- Sistemas de proteção passiva contra fogo.
Gás Natural e LNG
- Terminais;
- Tubulações;
- Equipamentos de processo;
- Instalações de armazenamento.

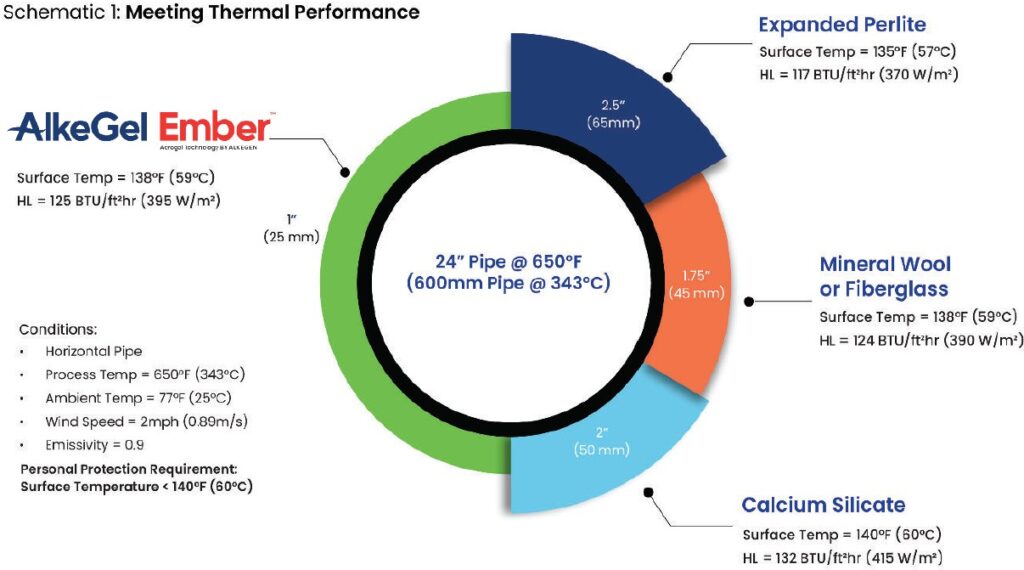

Comparação com Isolamentos Convencionais
Menor Espessura
A tecnologia aerogel permite reduzir significativamente a espessura necessária para atingir a mesma performance térmica.
Menor Peso
Reduz cargas estruturais sobre equipamentos e suportes.
Melhor Controle de Temperatura Superficial
A uniformidade térmica reduz a ocorrência de pontos quentes e condensação.
Menor Custo Total de Propriedade
A combinação de economia de energia, redução de CUI e menor necessidade de manutenção pode resultar em redução significativa dos custos operacionais ao longo da vida útil da instalação.
Disponibilidade
Espessuras
- 5 mm
- 10 mm
- 20 mm
Largura
- 1473 mm (58″)
Disponível em rolos para aplicações industriais de pequeno e grande porte.
Solução para Projetos de Alta Confiabilidade
O AlkeGel Fyre™ foi desenvolvido para atender aplicações onde eficiência térmica, proteção contra fogo e integridade mecânica dos ativos são requisitos fundamentais.
Sua combinação de tecnologia aerogel, proteção Jet Fire e mitigação de CUI faz do produto uma solução de alto valor agregado para refinarias, petroquímicas, FPSOs, plataformas offshore e indústrias de processo.
Fornecimento e Suporte Técnico
A Callor fornece mantas aerogel AlkeGel Fyre™ para clientes dos setores de petróleo e gás, petroquímica, energia e processos industriais em todo o Brasil.
Nossa equipe oferece suporte técnico para especificação, seleção de espessuras, análise de desempenho térmico, mitigação de CUI e projetos de proteção passiva contra fogo.
Entre em contato para solicitar fichas técnicas, recomendações de aplicação e cotações.
